使用指南
欢迎使用 木墩四驱车测速器。
本页介绍测速器的连接方式、测试流程和常见注意事项，帮助你快速上手并获得稳定的测试数据。
1. 准备工作
测速器通过微信小程序查看数据，使用前请先进入小程序：
- 在微信中搜索小程序木墩四驱车或扫描下方二维码。
1.1 测速轮选型
测速器提供两种测速轮，可根据使用场景选择：
| 测速轮 | 码盘线数 | 单脉冲长度 | 速度上限 | 单次采样分辨率 | 实测显示精度（10 s 均值） |
|---|---|---|---|---|---|
| 标准轮 | 48 脉冲 / 圈（24 线码盘） | 1.5 mm | 60 km/h | 0.18 km/h | ±0.001 km/h |
| 高速轮 | 24 脉冲 / 圈（12 线码盘） | 3.0 mm | 120 km/h | 0.36 km/h | ±0.002 km/h |

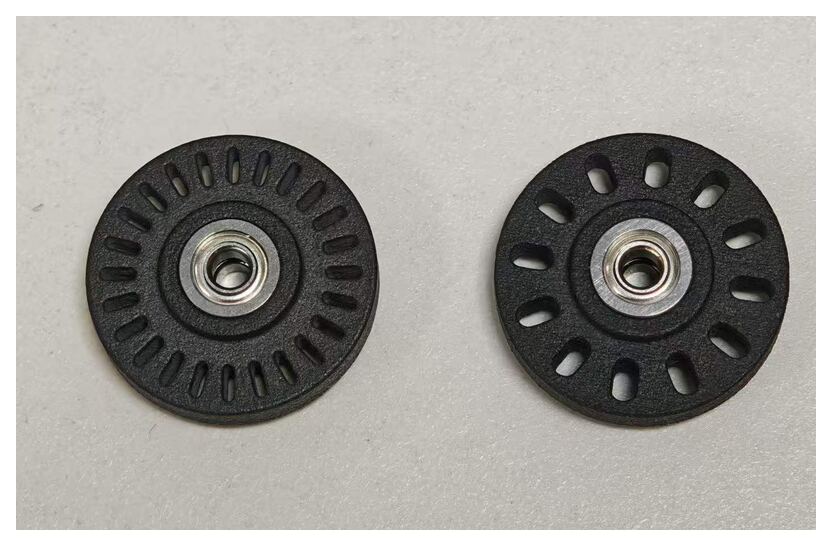

左侧为标准轮，右侧为高速轮。
TIP
迷你四驱车、田宫例行赛建议使用标准轮；无限制竞速四驱车、户外跑道四驱车建议使用高速轮。
2. 开机与连接
- 开机：短按测速器按键，绿灯闪烁表示开机成功，此时测速器等待蓝牙连接。
- 扫描：点击小程序下方的扫描设备，找到目标测速器后点击连接。
- 确认：连接成功后小程序会返回主页，页面上方显示已连接的测速器，同时测速器绿灯常亮。
TIP
测速器仅通过蓝牙与小程序通信，请确认手机蓝牙已开启。
3. 开始测试
将测速轮轻触被测四驱车车轮，小程序即可实时显示测试数据。
3.1 速度数据
| 数据 | 说明 |
|---|---|
| 当前速度 | 测速轮实时测得的车轮线速度 |
| 峰值速度 | 本轮测试中出现的最高速度 |
| 平均速度 | 最近一个周期内的平均速度，默认 10 s，可切换为 5 s 或 30 s |
3.2 速度曲线
页面下方的波形图同步显示速度变化曲线。
点击波形图右上角的按键可切换波形周期，默认 10 s，可切换为 5 s 或 30 s，并与平均速度的统计周期同步变化。
3.3 马达转速换算
点击换算马达转速标签，可展开马达转速换算功能。使用前需输入被测四驱车的实际车轮直径和齿轮减速比，换算公式为：
马达 RPM = 测速轮 RPM × (测速轮直径 ÷ 车轮直径) × 齿轮减速比其中测速轮直径约为 22.92 mm。
3.4 数据清零
短按测速器按键，可清零当前的峰值速度和平均速度，并重新绘制速度曲线。
4. 关机
- 手动关机：长按测速器按键 2 s，测速器进入关机状态。
- 自动关机：测速轮静止 90 s 后，测速器自动关机。
5. 电量与电池更换
小程序连接测速器后，页面右上角会显示当前电量，满电为 4 格。电量显示为红色时，请及时更换电池。
测速器使用 2 节 7 号（AAA）电池供电，更换步骤如下：
- 取下测速器底部的 4 个螺丝，拆下外壳。
- 按电池仓内标注的方向装入电池，注意正负极。
- 装回底盖并拧紧螺丝。
联系我们
使用过程中遇到问题，可通过以下方式联系：
- B 站私信：搜索并联系“海角天扬”
- 电子邮件：litianyang01@gmail.com
TIP
邮件回复可能不及时，敬请谅解。
